选择不同类型的直线导轨，核心是围绕实际应用需求匹配导轨的性能特性，避免 “过度选型”（增加成本）或 “选型不足”（影响设备寿命）。以下从 “明确需求→对应选型” 的逻辑，结合直线导轨的核心类型，给出具体选择方法：

第一步：先明确 4 个核心需求（选型的 “前提条件”）

在对比导轨类型前，需先确定设备的关键参数，这是所有选型的基础：

负载需求：需承载的重量（静负载）、运动中产生的力（动负载），是否有冲击 / 振动（如冲床、重型输送）；

精度需求：设备对运动位置的误差要求（如定位精度、重复定位精度），是否需要微进给（如检测仪器、光刻机）；

速度 / 效率需求：运动时的最高速度、加速度，是否需要高频往复运动（如自动化组装线、高速机床）；

环境需求：是否有潮湿、腐蚀（如食品加工、化工）、粉尘（如木工机械）、噪音限制（如办公设备、家用机器人）。

第二步：按核心需求匹配导轨类型（精准对应）

结合不同导轨的性能短板与优势，按 “需求优先级” 对应选型，具体如下：

一、优先考虑 “负载 + 抗冲击”：选滚轮 / 交叉滚子导轨

若设备需承载重载（500kg 以上） 或承受冲击 / 振动（如重型机床、折弯机、矿山设备），优先排除承载能力弱的滚珠导轨、圆柱导轨，重点选以下两类：

滚轮直线导轨：

优势：滚轮与导轨为 “线接触”，接触面积是滚珠导轨的 3-5 倍，抗冲击能力强，重载下变形量小；对安装面精度要求低（无需高精度铣削），后期维护方便（滚轮磨损后可单独更换）。

适用场景：重型输送线、冲床工作台、电梯导轨、大型焊接设备。

注意：最高速度略低于滚珠导轨（通常≤3m/s），不适合超高速场景。

交叉滚子直线导轨：

优势：滚子 “交叉排列”，可同时承受径向、侧向力和倾覆力矩（抗扭性能强），重载下仍能保持高精度；线接触设计也具备一定抗冲击性。

适用场景：重载且需高精度的设备（如重型坐标测量机、大型半导体晶圆搬运机构）。

注意：速度较低（通常≤1m/s），成本高于滚轮导轨，适合 “重载 + 高精度” 双重需求场景。

二、优先考虑 “精度 + 高速”：选滚珠 / 气动导轨

若设备需高精度（定位误差≤0.01mm） 或高速运动（速度≥3m/s）（如数控机床、3C 电子组装机、精密检测仪器），优先选摩擦系数小、响应快的类型：

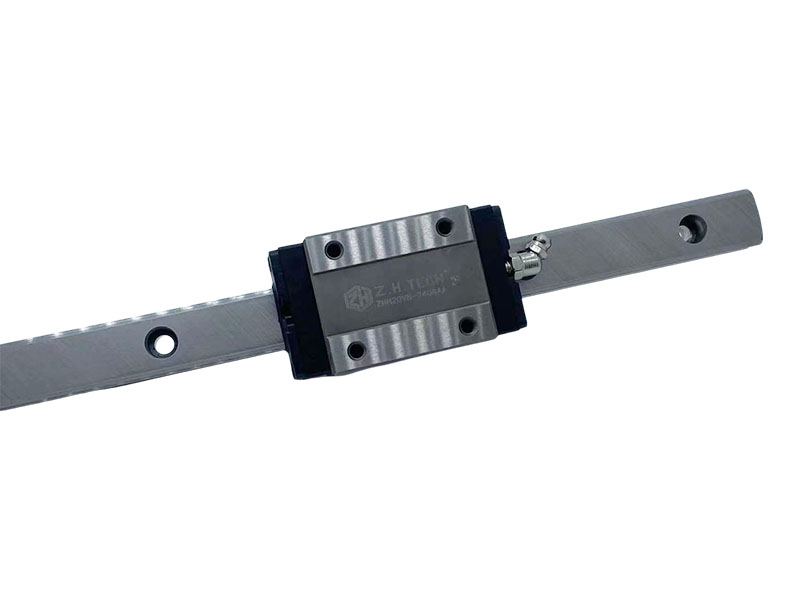

滚珠直线导轨：

优势：滚珠与导轨为 “点接触”，摩擦系数极小（0.001-0.005），运动响应快，最高速度可达 5m/s 以上；精度等级覆盖广（从普通级 N 到顶级 UP 级），能满足从 “一般自动化” 到 “精密机床” 的大部分精度需求；结构紧凑，安装方便（标准化程度高，可直接采购组装）。

适用场景：90% 以上的中轻载精密设备（如机械臂、PCB 钻孔机、小型数控机床、自动化点胶机）。

注意：抗冲击性弱（点接触易因冲击导致滚珠破损），不适合重载 / 冲击场景；粉尘多的环境需搭配防尘罩（如风琴罩、伸缩罩）。

气动直线导轨：

优势：通过 “气膜” 实现 “无接触摩擦”，摩擦系数趋近于 0，无磨损、无发热，精度可达微米级（定位误差≤0.001mm），且运动超平稳（无机械振动）。

适用场景：超精密设备（如光刻机镜头调整机构、激光干涉仪、半导体晶圆检测设备）。

注意：承载能力弱（通常≤50kg），需持续供压缩空气，对气源纯度要求高（需除水除油），成本极高（是滚珠导轨的 5-10 倍），仅限 “超精密 + 轻载” 场景。

三、优先考虑 “成本 + 简易安装”：选圆柱 / 滑动导轨

若设备对精度、速度要求低，仅需 “基础直线运动”，且预算有限（如简易输送架、手动调整机构、小型家电），优先选低成本、易安装的类型：

圆柱直线导轨（光轴 + 直线轴承）：

优势：结构极简（仅需 1 根光轴 + 1 个直线轴承滑块），成本仅为滚珠导轨的 1/3-1/2；安装无需高精度基准面（光轴两端固定即可），后期更换方便。

适用场景：轻载低速设备（如小型输送机、家用跑步机、简易点胶机）。

注意：抗扭性能弱（滑块易绕光轴转动），精度低（通常≤0.1mm），不适合精密传动。

滑动摩擦导轨（铸铁 / 塑料导轨）：

优势：成本最低（几乎无额外配件），结构最简单（导轨与滑块直接接触），适合 “手动操作” 或 “极低频率运动” 场景。

适用场景：简易工作台、手动调整架、低成本输送线（如流水线旁的辅助料架）。

注意：摩擦系数大（0.1-0.3），易磨损（需频繁加润滑脂），精度差（定位误差≥0.1mm），仅限 “非核心传动” 场景。

四、优先考虑 “特殊环境”：选专用导轨

若设备处于潮湿、腐蚀、粉尘、静音等特殊环境，需选择 “针对性优化” 的导轨类型：

耐腐蚀场景（食品加工、化工、海洋设备）：选不锈钢直线导轨（导轨 / 滑块用 SUS440C 不锈钢，表面镀硬铬），或搭配 “全封闭防尘罩 + 耐腐蚀润滑剂”；

粉尘场景（木工、石材加工、矿山设备）：选全封闭滚珠 / 滚轮导轨（滑块自带密封圈，导轨外侧加风琴罩 / 钢带防尘），避免粉尘进入滚动体；

静音场景（办公设备、家用机器人、医疗设备）：选静音滚珠导轨（优化滚珠沟槽弧度、增加静音橡胶垫、改进回流通道），运行噪音可降低至 40 分贝以下；

微型空间（微型机械臂、微创手术器械、手机组装设备）：选微型直线导轨（导轨宽度 3-15mm，滑块高度≤10mm），满足狭小空间的安装需求。

第三步：选型验证（避免错选）

确定初步类型后，需通过 2 个维度验证：

性能冗余：负载、速度、精度需留 10%-20% 的冗余（如实际负载 100kg，选额定动负载≥120kg 的导轨），避免长期满负荷运行导致寿命缩短；

兼容性：确认导轨的安装尺寸（如导轨宽度、孔距、滑块长度）与设备的安装空间匹配，避免 “买错尺寸无法安装”（建议提前查看厂家的《产品选型手册》，确认安装图纸）。

选型决策表（快速参考）
